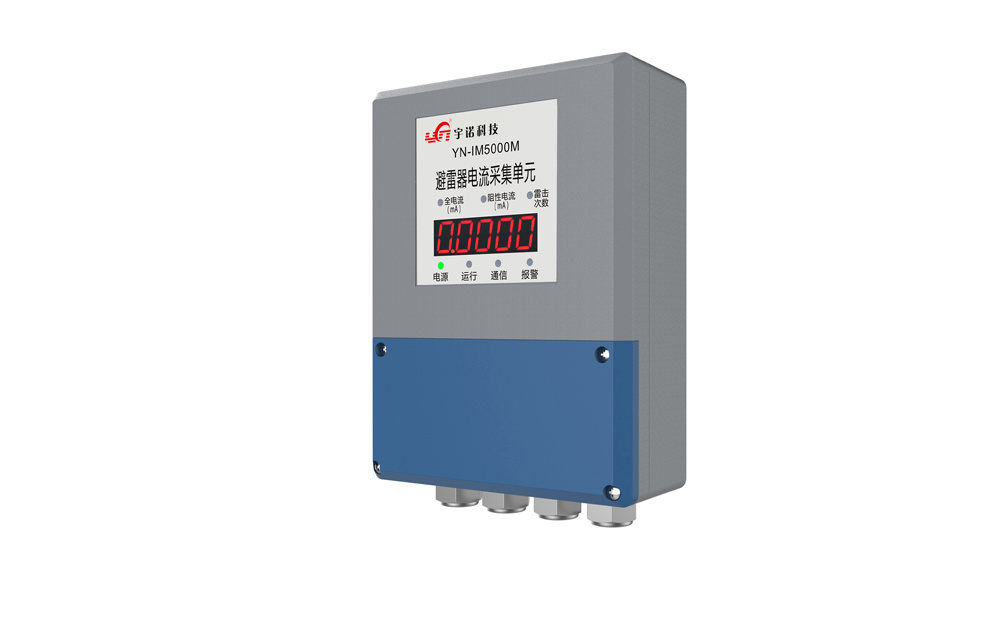

YN-IM5000M氧化鋅避雷器在線監測

YN-IM5000M系統由電壓監測單元、電流監測單元組成。本系統采用分布式結構，可根據實際現場監測情況進行不同的靈活配置，提高了系統的可靠性和靈活性。
所屬分類：氧化鋅避雷器在線監測
關鍵詞：氧化鋅避雷器在線監測

技術參數

范圍

本規范規定了YN-IM5000M避雷器在線監測系統的特性。定義了系統的組成、功能和技術條件。

系統參考標準、規程和導則

國家電網公司變壓器油中溶解氣體等在線監測裝置性能檢測方案(2013年5月)》

Q/GDW 540.1-2010《變電設備在線監測裝置檢驗規范第1部分：通用檢驗規范》

Q/GDW 540.3-2010 《變電設備在線監測裝置檢驗規范第3部分：電容型設備及金屬氧化物避雷器絕緣在線監測裝置》

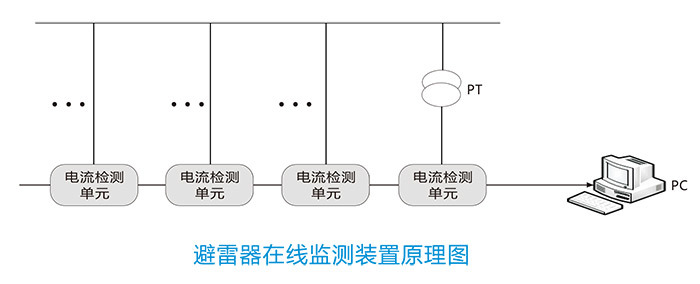

系統組成

YN-IM5000M系統由電壓監測單元、電流監測單元組成。本系統采用分布式結構，可根據實際現場監測情況進行不同的靈活配置，提高了系統的可靠性和靈活性。

功能特點

→ 配置靈活

采用節點式設計結構，增加或減少監測設備和監測項目均不需改變系統結構，可根據需要在中央預警服務器上掛接不同類型及數量的本地監測單元，實現不同設備進行監測和診斷；

→ 安裝簡便

只需在被測電氣設備下方安裝相應的監測單元，通過鋪設單根電纜掛接到監測裝置的總線上即可；

→ 測量準確

采用高精度及高穩定性的零磁通電流傳感器，通過先進的數字信號分析技術及數字通訊技術，確保相位測量的準確性，從而解決了介質損耗、容性電流、阻性電流等參量的精度和穩定性；

→ 數據可靠

各監測單元具備完善的自檢功能，能及時判斷出監測單元的工作狀況并上傳至服務器和用戶。監測數據全部采用數字通訊方式傳輸，徹底消除工頻電磁干擾或其他高頻干擾所導致的信號傳輸問題，提高了監測系統的可靠性。

維護簡單

所有的監測單元均采用模塊化結構設計，具備高度的通用性和互換性，可在不影響設備運行的條件下，對包括傳感器在內的所有部件進行維護。

安全可靠

所有模塊均采用工業化標準生產，具有良好的抗電磁沖擊及溫度突變能力。裝置具備防腐、防風、防塵等功能，適應野外高空工況,裝置采用高級防水箱，全封閉設計，具有防電磁干擾功能

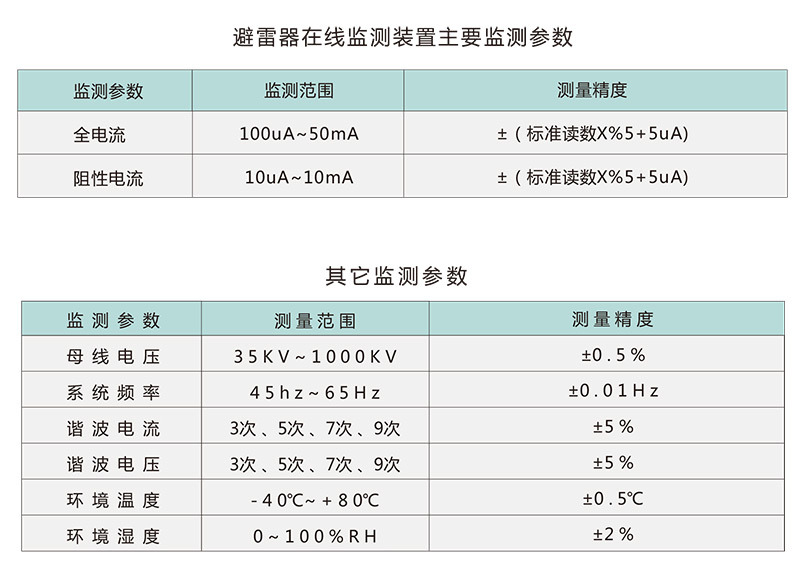

技術指標
