脈沖電流局放

0006 脈沖電流局放

  • 所屬分類:脈沖電流局放(脈沖電流局放+故障指示+高壓帶電顯示及閉鎖+溫升)

  • 關鍵詞:脈沖電流局放(脈沖電流局放+故障指示+高壓帶電顯示及閉鎖+溫升)

技術參數

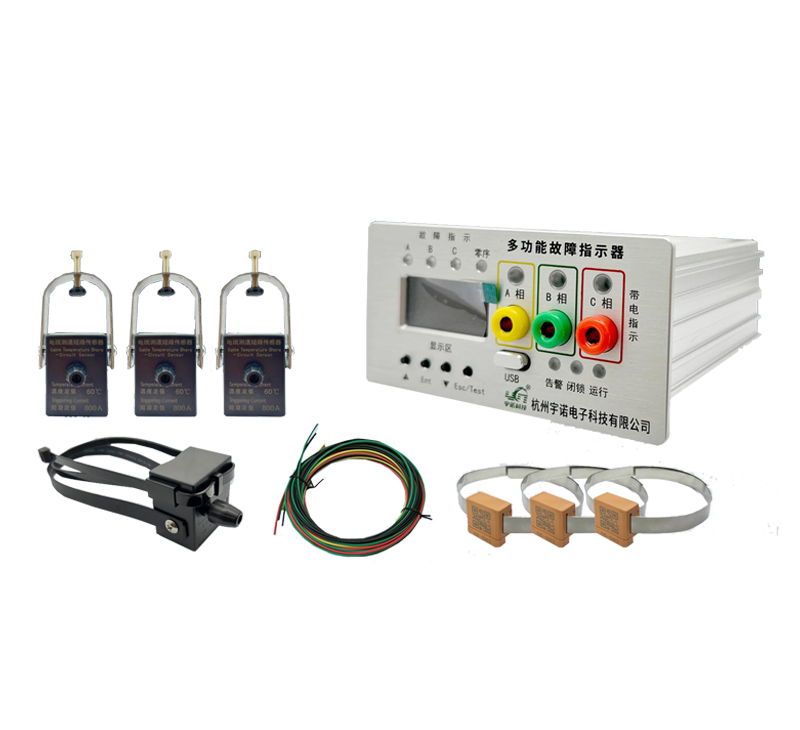

圖1 多功能故障指示器(局放(脈沖電流)、溫升、故障指示、帶電指示及閉鎖)


概述:

多功能故障指示器是安裝在配電網絡系統中的環網開關柜、電纜分支箱、箱變、高壓柜等 一次開關設備上,用于在線監測局部放電、指示相應電纜區段的短路和接地故障以及實時溫 度的一種在線監測裝置。

脈沖電流法是當前普遍認可且廣泛使用的一種局部放電量測試方法,其結果是以 pC 為 單位的視在放電量,屬于定量性質的測量,能客觀反映電氣設備的絕緣狀態。在各種開關柜 中,10kV 及以上電壓等級開關柜由于安裝數量最大,故障次數也最多,造成的后果也很嚴 重。因此,對 10kV 及以上電壓等級開關柜進行局部放電及升溫在線監測,不但能夠了解設 備的絕緣狀況,還能夠及時發現許多有關制造與安裝方面的問題,確定絕緣故障的原因及其 嚴重程度。

該裝置還集成了電纜溫度、電流監測、高壓帶電指示及故障指示等功能,集測量、分析、 診斷為一體,面板使用 OLED 屏幕顯示界面,方便巡檢人員判斷開關柜的絕緣狀況,降低運 維成本,及時處理存在的絕緣隱患,提高配電設備運行的可靠性。

功能特點:

1.實時溫度電流 :電子 CT 在工作中檢測線纜的溫度和電流,并將實時數據通過光纖或無線傳輸給主機,并在主機屏幕上顯示。

2.短路報警指示 :當線路電流達到或超過預先設置的短路電流的整定值時,電子 CT 發出報警信號,通過光纖傳輸給主機。

3.接地報警指示 :當線路電流達到或超過預先設置的接地電流的整定值時,電子 CT 發出報警信號,通過光纖傳輸?shù)街鳈C。

4.溫度報警指示:當線路溫度達到或超過預先設置的溫度整定值時,主機會自動進行告警,

并帶有故障燈提示。

5.采用脈沖電流法的局放檢測技術,監測靈敏度高。

6.執行局部放電檢測的國際標準 IEC60270,能對放電進行定量。

7.功能齊全,集成故障指示器、高壓帶電指示及電纜測溫電流功能于一體。

8.采用自適應抗干擾技術,可有效消除現場背景噪聲干擾。

9.連續、實時在線監測設備絕緣缺陷,及時發現電氣設備運行狀態異常。

10.概率強度、放電頻度、帶電狀態、故障指示、 電纜測溫等通過顯示屏就地顯示。

11.RS485 通訊方式,可實現大數據綜合診斷,診斷結果更準確。

12. 內置局部放電診斷分析和結合電纜頭溫度的告警算法,當監測到高壓設備發生局放時,

LED 告警燈常亮和繼電器告警接點發出設備異常告警。

13.調試模式可模擬各種故障情況,使得調試、測試更加方便高效。

技術參數:

1. 測量范圍:0~5000pC

2. 靈敏度:不低于 10pC

3. 測量精度:放電強度測量不低于 5%,放電頻度測量不低于 2%

4. 頻帶范圍:100kHz~5MHz

5. 監測變量:概率強度、平均強度、放電頻次

6. 放電頻度:不大于 5000(1s)

7. 短路故障電流報警出廠整定值: 800A 誤差±10% 出廠按客戶需求設定

8. 接地故障電流報警出廠整定值: 20A/50A(可定制) 誤差±10% 出廠按客戶需求設定

9. 電纜溫度故障報警出廠整定值: 60℃ 誤差±1% 出廠按客戶需求設定

10. 電纜實時電流測量范圍:5A~1200A 誤差±5%

11. 電纜實時溫度測量范圍:-40℃~+120℃ 誤差±0.5℃

12. 工作電源:外部供電 DC-48V/AC-220V,電流<200mA。

13. 自動復位時間:可通過顯示屏設定(默認 24 小時)

14. 防護等級:主機:IP40; 電子 CT :IP65

15. 主機工作環境:-40℃~+75℃

16. 通訊方式:RS485 通訊,支持 MODBUS 規約協議(默認 9600bp s,8 個數據位,無校驗,1

個停止位)。

17.使用范圍:20kV 以下等級的系統中。

18.主機尺寸:104mm(寬) × 53mm(高) ×108mm(深),開孔尺寸:91mm(寬) × 43mm(高)
